產品詳情/ PRODUCTS您當前位置：首頁 > 產品展示 > 產品詳情

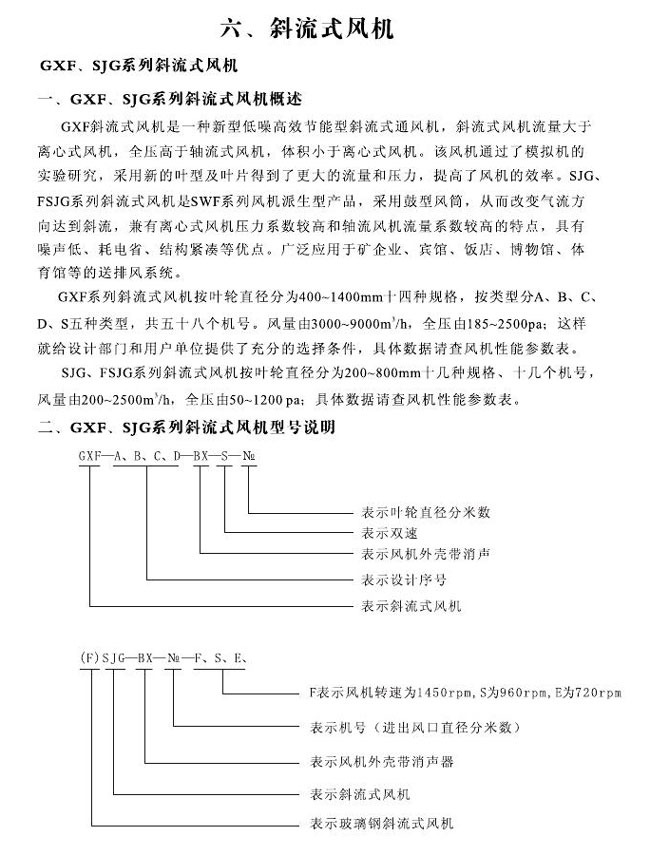

GXF斜流式通風機是一種新型低噪高效節能型斜流式通風機，斜流式通風機流量大于離心式風機，全壓高于軸流式風機，體積小于離心式風機。該風機通過了模擬機的實驗研究，采用新的葉型及葉片得到了更大的流量和壓力，提高了風機的效率。SJG系列斜流式通風機是SWF系列風機的派生型產品，采用鼓型風筒，從而改變氣流方向達到斜流，兼有離心式風機壓力系統較高和軸流風機流量系統較高的特點，具有噪聲低、耗電省、結構緊湊等優點。廣泛應用于工礦企業、賓館、飯店、博物館等的送排風系統。 GXF系列斜流通風機按葉輪直徑分為400-1400mm十四規格，按類型分為A、B、C、D、S五種類型，共五十八個機號。風量由3000-90000m3/h,全壓由185-2500Pa；這樣就給設計部門和用戶單位提供了充分的選擇條件，具體數據請查風機性能參數表。 SJG系列斜流式通風機按葉輪直徑分為200-800mm十幾種規格、十幾個機號，風量由200-2500m3/h,全壓由50-1200Pa；具體數據請查風機性能參數表。

三、GXF、SJG系列斜流式風機性能參數表
1、GXF單速系列高效低噪斜流風機技術性能參數表（1）

機號	轉速 r/min	工況	風量 m3/h	全壓 pa	功率 kw	噪聲 dB(A)	重量 kg
3 -A	1450	1	2246	95	0.18	64	40
		2	2150	105
		3	2066	113
		4	1869	131
		5	1689	137
3.5 -A	1450	1	3029	128	0.25	66	44
		2	2900	144
		3	2786	158
		4	2521	177
		5	2278	185
4 -A	1450	1	4364	185	0.37	68	46
		2	4179	204
		3	4014	218
		4	3633	255
		5	3283	266
4.5 -A	1450	1	4602	235	0.55	70	56
		2	4407	258
		3	4233	277
		4	3832	323
		5	3462	337
5 -A	1450	1	7799	290	1.1	75	75
		2	7468	319
		3	7174	342
		4	6493	399
		5	5808	416
5.5 -A	1450	1	8736	251	1.5	76	85
		2	8365	286
		3	8035	313
		4	7273	382
		5	6572	403
6 -A	1450	1	11342	293	1.5	76	95
		2	10860	308
		3	10432	324
		4	9442	342
		5	8533	360

機號	轉速 r/min	工況	風量 m3/h	全壓 pa	功率 kw	噪聲 dB(A)	重量 kg
7 -A	960	1	19186	372	3	78	156
		2	17177	391
		3	15459	412
		4	14686	434
		5	13952	457
8 -A	960	1	23116	251	3	82	200
		2	22134	279
		3	21262	310
		4	19245	344
		5	17393	383
9 -A	960	1	36215	230	5.5	84	235
		2	34657	262
		3	33270	298
		4	29994	338
		5	26994	385
10 -A	960	1	44176	247	5.5	85	270
		2	42408	278
		3	40712	309
		4	38676	343
		5	36743	382
11 -A	960	1	48797	282	7.5	86	350
		2	47821	314
		3	46386	330
		4	44994	348
		5	43644	366
12 -A	720	1	58513	333	11	86	460
		2	56029	370
		3	53821	412
		4	48715	453
		5	44022	485
13 -A	720	1	74393	383	15	87	615
		2	71236	432
		3	68424	470
		4	61936	565
		5	55971	593

1、GXF單速系列高效低噪斜流風機技術性能參數表（2）

機號	轉速 r/min	工況	風量 m3/h	全壓 pa	功率 kw	噪聲 dB(A)	重量 kg
3 -B	1450	1	2523	164	0.25	68	45
		2	2424	184
		3	2322	191
		4	2100	195
		5	1916	196
3.5 -B	1450	1	3402	221	0.37	69	48
		2	3270	247
		3	3131	258
		4	2832	262
		5	2584	264
4 -B	1450	1	5191	337	0.75	70	52
		2	4989	377
		3	4778	394
		4	4321	400
		5	3943	403
4.5 -B	1450	1	5889	426	1.1	73	65
		2	5660	477
		3	5421	499
		4	4903	506
		5	4474	510
5 -B	1450	1	7409	425	1.5	76	80
		2	7163	456
		3	6712	500
		4	6329	533
		5	5919	549
5.5 -B	1450	1	8460	514	2.2	78	90
		2	8179	551
		3	7664	606
		4	7227	645
		5	6758	664
6 -B	960	1	10466	391	2.2	75	117
		2	10059	434
		3	9634	483
		4	8713	537
		5	7951	597
6.5 -B	960	1	13192	390	2.2	75	125
		2	12678	436
		3	12142	456
		4	10982	463
		5	10022	467

機號	轉速 r/min	工況	風量 m3/h	全壓 pa	功率 kw	噪聲 dB(A)	重量 kg
7 -B	960	1	18419	452	4	79	164
		2	17702	506
		3	16954	529
		4	15334	537
		5	13994	541
8 -B	960	1	24165	391	5.5	81	265
		2	23225	434
		3	22244	482
		4	20117	536
		5	18359	596
9 -B	960	1	27572	375	5.5	83	285
		2	25983	417
		3	25138	464
		4	23797	515
		5	21611	573
10 -B	960	1	37823	453	7.5	85	325
		2	35642	509
		3	34483	538
		4	32643	572
		5	29645	584
11 -B	960	1	45426	548	11	86	425
		2	42807	616
		3	41415	651
		4	39205	692
		5	35604	707
12 -B	720	1	58975	652	18.5	86	575
		2	55578	733
		3	53768	775
		4	50899	824
		5	46224	841
13 -B	720	1	66218	765	22	88	640
		2	62400	860
		3	60371	909
		4	57150	967
		5	51900	987
14 -B	720	1	80489	657	22	89	695
		2	78126	761
		3	75595	821
		4	73064	861
		5	67496	951

1、GXF單速系列高效低噪斜流風機技術性能參數表（3）

機號	轉速 r/min	工況	風量 m3/h	全壓 pa	功率 kw	噪聲 dB(A)	重量 kg
4 -C	2900	1	7587	1087	4	81	84
		2	7335	1167
		3	6873	1282
		4	6481	1366
		5	6061	1406
4.5 -C	2900	1	9354	1051	4	81	90
		2	8429	1106
		3	7353	1165
		4	5778	1226
		5	5002	1291
5 -C	2900	1	12832	815	5.5	84	127
		2	11562	1057
		3	10087	1091
		4	7925	1223
		5	6862	1381
5.5 -C	2900	1	16795	874	7.5	85	140
		2	15283	972
		3	13907	1080
		4	12516	1335
		5	11264	1483
6 -C	2900	1	20531	954	11	87	198
		2	19732	1220
		3	18898	1389
		4	17092	1463
		5	15598	1540
6.5 -C	2900	1	26350	978	11	89	208
		2	23978	1087
		3	21820	1208
		4	19638	1475
		5	17674	1548
7 -C	1450	1	31490	1199	15	88	260
		2	29811	1262
		3	28320	1329
		4	26904	1399
		5	25558	1473

機號	轉速 r/min	工況	風量 m3/h	全壓 pa	功率 kw	噪聲 dB(A)	重量 kg
8 -C	1450	1	37437	981	15	88	295
		2	36015	1090
		3	34493	1211
		4	31196	1346
		5	28469	1496
9 -C	1450	1	44488	1110	22	89	375
		2	42263	1233
		3	40150	1371
		4	38142	1415
		5	36276	1490
10 -C	1450	1	53701	984	22	90	407
		2	51611	1094
		3	49431	1215
		4	44706	1350
		5	40798	1501
11 -C	960	1	60096	1170	30	90	595
		2	57091	1232
		3	54236	1296
		4	51524	1365
		5	48948	1437
12 -C	960	1	70100	1205	30	91	620
		2	63090	1268
		3	56781	1335
		4	51102	1406
		5	45992	1480
13 -C	960	1	88768	990	37	92	750
		2	79000	1100
		3	70310	1223
		4	62578	1359
		5	56320	1510
14 -C	960	1	90259	1028	45	93	950
		2	83362	1143
		3	76872	1270
		4	68150	1411
		5	58009	1568

2、GXF雙速系列高效低噪斜流風機技術性能參數表

機號	轉速 r/min	工況	風量 m3/h	全壓 pa	功率 kw	噪聲 dB(A)	重量 kg
6 -S	1450	1	13961	758	4.7	78	195
		2	13418	848
		3	12851	888
		4	11622	900
		5	10606	907
	960	1	9243	332	1.5	72
		2	8883	371
		3	8508	389
		4	7695	394
		5	7022	397
7 -S	1450	1	27821	1032	12	85	260
		2	26738	1154
		3	25608	1208
		4	23161	1225
		5	21136	1235
	960	1	18419	452	4	79
		2	17702	506
		3	16954	529
		4	15334	537
		5	13994	541
8 -S	1450	1	38086	1087	18	88	306
		2	36821	1167
		3	34502	1282
		4	32534	1366
		5	30426	1406
	960	1	25215	476	6.2	79
		2	34378	511
		3	22843	562
		4	21540	598
		5	20144	616
9 -S	1450	1	43064	1102	24	89	456
		2	41800	1276
		3	40446	1376
		4	39091	1444
		5	36112	1595
	960	1	31597	483	8.5	83
		2	30669	559
		3	29676	603
		4	28682	632
		5	26496	699
10 -S	960	1	53701	923	21	86	480
		2	51611	1032
		3	49431	1081
		4	44706	1096
		5	40798	1105
	720	1	40276	519	11	79
		2	38708	580
		3	37073	608
		4	33529	616
		5	30599	621

機號	轉速 r/min	工況	風量 m3/h	全壓 pa	功率 kw	噪聲 dB(A)	重量 kg
11 -S	960	1	60568	974	21	87	550
		2	57076	1095
		3	55220	1158
		4	52274	1231
		5	47472	1257
	720	1	45426	548	11	80
		2	42807	616
		3	41415	651
		4	39205	692
		5	35604	707
12 -S	960	1	69818	1068	30	88	719
		2	66327	1121
		3	63010	1177
		4	59860	1236
		5	56867	1298
	720	1	52363	601	15	82
		2	49706	631
		3	47227	662
		4	44860	695
		5	42617	730
13 -S	960	1	78854	604	30	91	759
		2	71867	783
		3	59889	808
		4	50906	906
		5	43919	1023
	720	1	59400	329	15	85
		2	53900	440
		3	44856	452
		4	40370	507
		5	36333	573
14 -S	960	1	89211	973	37	92	1109
		2	84750	1119
		3	82512	1178
		4	80152	1240
		5	79476	1360
	720	1	66908	547	18	88
		2	64231	635
		3	62662	669
		4	61266	704
		5	59607	734

3、SJG鋼制 FSJG玻璃鋼制型斜流式風機技術性能參數表

機號	轉速 r/min	工況	風量 m3/h	全壓 pa	功率 kw	噪聲 dB(A)	重量 kg
2F	1450	1	200	110	0.06	58	16
		2	400	91
		3	500	70
		4	600	54
2.5F	1450	1	300	180	0.18	60	24
		2	450	165
		3	600	150
		4	1000	110
3F	1450	1	500	260	0.37	61	27
		2	750	240
		3	1500	170
		4	2000	130
3.5S	960	1	800	140	0.25	59	42
		2	1500	100
		3	2000	80
		4	2500	50
3.5F	1450	1	1000	320	0.55	61	45
		2	2000	200
		3	3000	190
		4	4000	110
4S	960	1	1000	190	0.37	60	61
		2	2000	150
		3	3000	100
		4	4000	51
4F	1450	1	1500	420	0.75	62	67
		2	2500	390
		3	4000	280
		4	5000	220
4.5S	960	1	1500	360	0.37	61	70
		2	3000	275
		3	4000	150
		4	5000	100
4.5F	1450	1	2000	580	1.1	68	80
		2	4000	480
		3	6000	350
		4	7000	250

機號	轉速 r/min	工況	風量 m3/h	全壓 pa	功率 kw	噪聲 dB(A)	重量 kg
5S	960	1	1500	360	0.75	63	90
		2	2500	290
		3	4000	240
		4	6000	150
5F	1450	1	2000	710	2.2	69	110
		2	4000	580
		3	7000	480
		4	10000	345
6S	960	1	3000	480	1.5	65	150
		2	6000	360
		3	8000	260
		4	11000	240
6F	1450	1	4000	1200	5.5	75	165
		2	8000	870
		3	12000	690
		4	18000	380
7S	960	1	4000	600	3	72	215
		2	8000	500
		3	15000	350
		4	18000	260
8E	720	1	6000	700	4	68	372
		2	10000	585
		3	15000	510
		4	25000	210
8S1	960	1	6000	780	5.5	71	320
		2	10000	700
		3	15000	600
		4	25000	400
8S2	960	1	6000	880	7.5	72	360
		2	10000	790
		3	15000	685
		4	25000	510

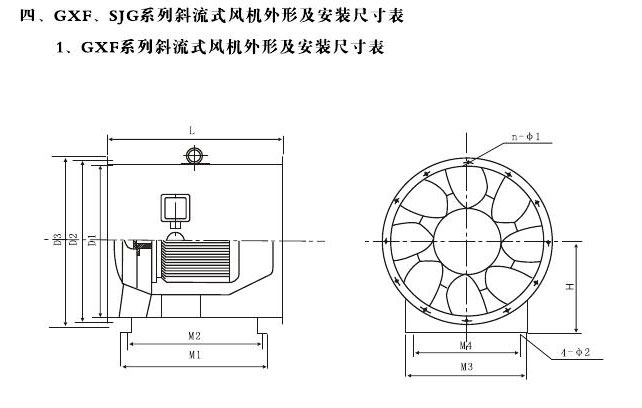

機號	D1	D2	D3	A			B			C			S			M3	M4	n-φ1	4-φ2	H
機號	D1	D2	D3	L	M1	M2	L	M1	M2	L	M1	M2	L	M1	M2	M3	M4	n-φ1	4-φ2	H
3	φ310	φ340	φ380	350	296	246	350	296	246							180	240	8-φ8.5	φ11	220
3.5	φ360	φ390	φ430	350	296	246	350	296	246							180	240	8-φ11	φ11	240
4	φ410	φ450	φ485	400	346	296	400	346	296	520	466	416				180	240	8-φ11	φ11	265
4.5	φ460	φ500	φ540	420	364	314	420	364	314	520	464	414				240	300	12-φ11	φ11	290
5	φ510	φ550	φ590	450	394	344	450	394	344	580	524	474				320	400	12-φ11	φ13	316
5.5	φ560	φ600	φ640	480	424	374	480	424	374	580	524	474				320	400	12-φ11	φ13	355
6	φ610	φ650	φ694	550	484	424	550	484	424	720	654	594	600	534	474	420	500	12-φ11	φ13	380
6.5	φ660	φ700	φ744				550	484	424	720	654	594				420	500	16-φ11	φ16	402
7	φ710	φ750	φ800	600	524	454	600	524	454	720	644	574	720	644	574	480	600	16-φ11	φ16	428
8	φ810	φ850	φ900	600	524	454	600	524	454	720	644	574	800	722	652	480	600	16-φ13	φ16	487
9	φ910	φ950	φ1010	660	582	512	660	582	512	800	722	652	900	822	752	580	700	16-φ13	φ16	550
10	φ1010	φ1060	φ1110	700	622	552	750	672	602	800	722	652	900	822	752	580	700	20-φ13	φ16	600

11	φ1110	φ1160	φ1230	760	672	592	800	712	632	920	832	752	950	862	782	650	800	20-φ13	φ19	650
12	φ1210	φ1260	φ1330	900	812	732	900	812	732	950	862	782	1000	912	832	750	900	20-φ13	φ19	700
13	φ1310	φ1370	φ1434	900	812	732	950	862	782	1020	932	852	1020	932	852	750	900	20-φ13	φ19	750
14	φ1410	φ1470	φ1534				1000	912	832	1150	1062	982	1150	1062	982	850	1000	24-φ15	φ19	800

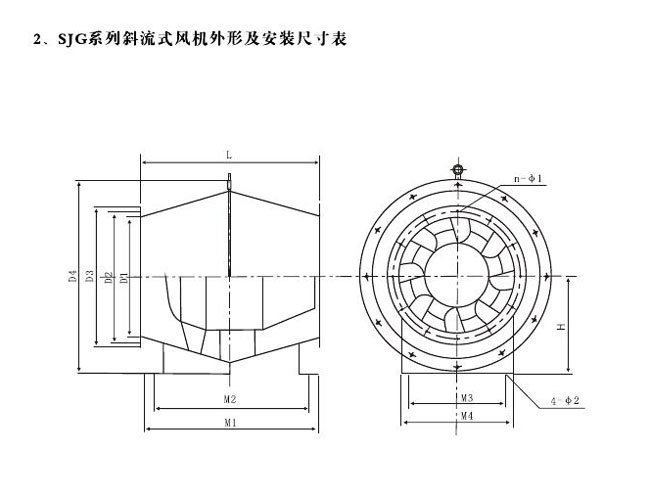

機號	D1	D2	D3	D4	L	M1	M2	M3	M4	n-φ1	4-φ2	H
2	φ210	φ245	φ280	φ357	265	209	159	130	180	4-φ8.5	φ11	190
2.5	φ260	φ290	φ330	φ430	345	289	239	130	180	4-φ8.5	φ11	230
3	φ310	φ340	φ380	φ503	420	364	314	140	200	8-φ8.5	φ13	270
3.5	φ360	φ390	φ430	φ575	492	436	386	160	220	8-φ11	φ13	310
4	φ410	φ450	φ485	φ652	570	514	464	180	240	8-φ11	φ16	340
4.5	φ460	φ500	φ540	φ726	648	592	542	240	300	12-φ11	φ16	380
5	φ510	φ550	φ590	φ800	720	664	614	320	400	12-φ11	φ16	420
6	φ610	φ650	φ694	φ950	875	809	749	420	500	12-φ11	φ16	500
7	φ710	φ750	φ800	φ1100	1020	944	874	480	600	16-φ11	φ16	570
8	φ810	φ850	φ900	φ1242	1170	1094	1024	480	600	16-φ13	φ16	640

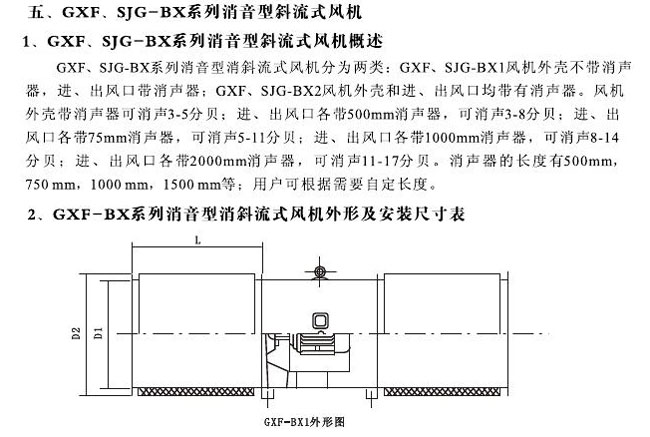

機號	4	4.5	5	5.5	6	6.5	7	8	9	10	11	12	13	14
D1	410	460	510	560	610	660	710	810	910	1010	1110	1210	1310	1410
D2	485	540	590	640	690	750	800	900	1010	1110	1210	1320	1420	1520

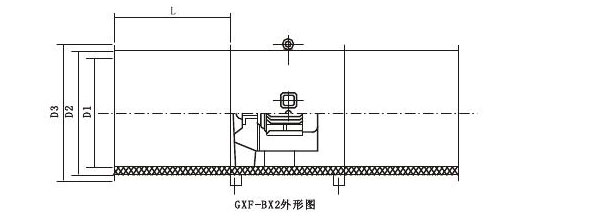

機號	4	4.5	5	5.5	6	6.5	7	8	9	10	11	12	13	14
D1	410	460	510	560	610	660	710	810	910	1010	1110	1210	1310	1410
D2	510	560	610	660	710	760	810	910	1010	1110	1210	1310	1410	1510
D3	590	640	690	750	800	850	900	1010	1110	1210	1320	1420	1520	1620

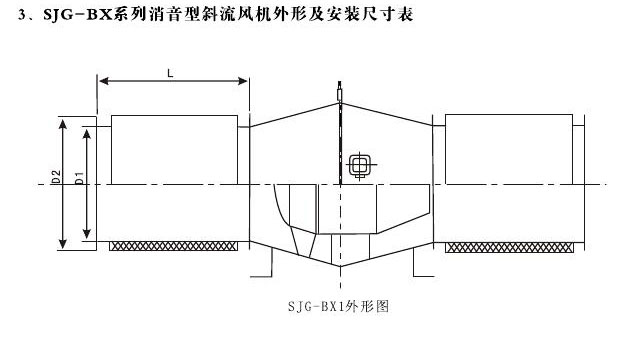

機號	2.5	3	3.5	4	4.5	5	5.5	6	6.5	7	8
D1	250	300	350	400	450	500	550	600	650	700	800
D2	320	380	430	480	530	580	630	680	740	790	890

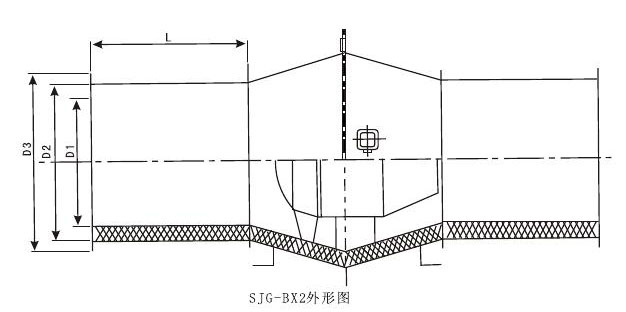

機號	2.5	3	3.5	4	4.5	5	5.5	6	6.5	7	8
D1	250	300	350	400	450	500	550	600	650	700	800
D2	350	400	450	500	550	600	650	700	750	800	900
D3	430	480	530	580	630	680	740	790	840	890	1000
